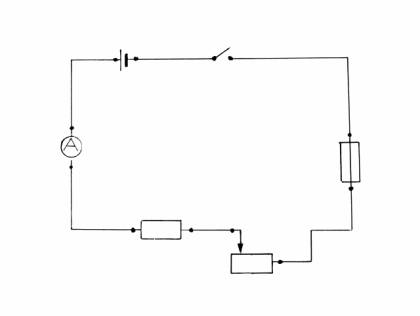

On réalise le schéma suivant :
1) Compléter le tableau suivant :
|
Numéro du dipôle |
1 |
2 |
3 |
4 |
5 |
|
Nom du dipôle |
pile |
|
|
|
|
2) Compléter les phrases suivantes :
L’ampèremètre a pour symbole…………….. Il mesure l’intensité du courant dans le circuit. Il est branché en …………………. dans le circuit.
Le voltmètre a pour symbole …….………. Il mesure la ………………. du courant aux bornes d’un dipôle. Il est branché en dérivation aux bornes du dipôle.
3) Sur le schéma ci-dessus, représenter le voltmètre, afin de pouvoir mesurer la tension du courant aux bornes de la résistance.
4) A l’aide d’un rhéostat, on fait varier l’intensité du courant dans le circuit. Le voltmètre placé précédemment permet de mesurer pour chaque valeur d’intensité dans le circuit, la tension aux bornes de la résistance. On obtient les résultats suivants :
|
I : intensité imposée en A |
0 |
2 |
4 |
6 |
8 |
|
U : tension mesurée en V |
0 |
6,3 |
12,7 |
19,2 |
25,5 |

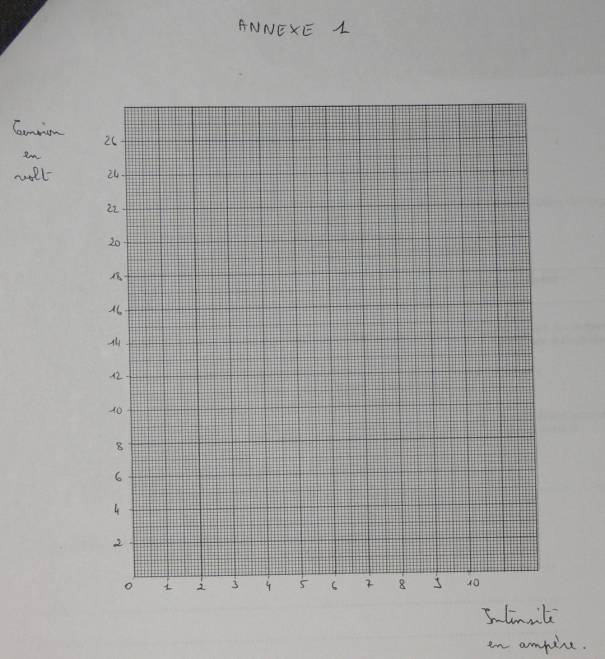

a) Placer les points obtenus dans le repère suivant. Annexe 1.
b) Peut-on considérer que l’intensité I dans le circuit et la tension U aux bornes de la résistance sont proportionnelles ? Justifier votre réponse.
Réponse :
c) En utilisant le graphique précédent, déterminer la valeur de l’intensité du courant circulant dans le circuit si la tension mesurée aux bornes de la résistance est de 21 V. On laissera apparent les traits de construction.
Réponse :
d) Rappeler succinctement le rôle d’un fusible.
Réponse :
e) Souvent le fusible est constitué d’un fil de plomb. Quel est le nom du changement d’état lorsque ce fil passe de l’état solide à l’état liquide.
Réponse :
f) Si la valeur nominale du fusible est de 5 A, que se passera t-il ?
Réponse :
